产品名称：DP-96X96-3 数字电流电压频率组合表
产品类别 数字电流电压频率组合表 > DP-XX-3产品型号 DP-96X96-3 三相电流电压频率组合表
扩展功能：RS485通讯Modbus-RTU协议、开关量输入、开关量输出、模拟量输出
技术参数
测量精度：电压0.5级、电流0.5级、频率±0.02Hz。
输入信号：
额定电压: AC 57.7V、AC 100V、AC 220V、AC 380V；
额定电流: AC 5A、AC 1A；
电流过载: 1.2倍(持续),10倍/5秒；
电压过载: 1.2倍(持续),2倍/1秒；
内阻:电流＜200mΩ,电压≥1kΩ/V(不包含mA和mV输入)；
频率：45-65Hz。
辅助电源： AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
显示方式：
高亮度LED显示；
显示满度量程1-9999任意无级设定；
显示超过满度量程的1.4倍时,显示“HHHH”。
扩展功能：
通讯功能：1路RS485通讯，Modbus-RTU协议,
波特率分别是1200、2400、4800、9600、19200、24000、38400bps可设置；
开关量输入：支持4路干结点输入；
开关量输出：支持4路电位输出（5V），2路报警继电器输出（触点:AC250V/5A,DC30V/5A)；
模拟量输出：支持1路模拟变送量输出4-20mA或0-5V。
工作环境：
工作温度:-10℃~+55℃
存储温度:-25℃~+70℃
相对湿度:≤93%，无腐蚀性气体场所
安全性能：
绝缘电阻：＞100MΩ
交流耐压：＞AC 2000V
电磁兼容：
静电放电: 4级
浪涌冲击: 4级
射频电磁场: 3级
电快速瞬变脉冲群: 3级
测量精度：电压0.5级、电流0.5级、频率±0.02Hz。
输入信号：
额定电压: AC 57.7V、AC 100V、AC 220V、AC 380V；
额定电流: AC 5A、AC 1A；
电流过载: 1.2倍(持续),10倍/5秒；
电压过载: 1.2倍(持续),2倍/1秒；
内阻:电流＜200mΩ,电压≥1kΩ/V(不包含mA和mV输入)；
频率：45-65Hz。
辅助电源： AC/DC 48-240V、AC/DC 80-265V、AC 380V、AC 220V、AC 110V、AC 60V。
显示方式：
高亮度LED显示；
显示满度量程1-9999任意无级设定；
显示超过满度量程的1.4倍时,显示“HHHH”。
扩展功能：
通讯功能：1路RS485通讯，Modbus-RTU协议,
波特率分别是1200、2400、4800、9600、19200、24000、38400bps可设置；
开关量输入：支持4路干结点输入；
开关量输出：支持4路电位输出（5V），2路报警继电器输出（触点:AC250V/5A,DC30V/5A)；
模拟量输出：支持1路模拟变送量输出4-20mA或0-5V。
工作环境：
工作温度:-10℃~+55℃
存储温度:-25℃~+70℃
相对湿度:≤93%，无腐蚀性气体场所
安全性能：
绝缘电阻：＞100MΩ
交流耐压：＞AC 2000V
电磁兼容：
静电放电: 4级
浪涌冲击: 4级
射频电磁场: 3级
电快速瞬变脉冲群: 3级

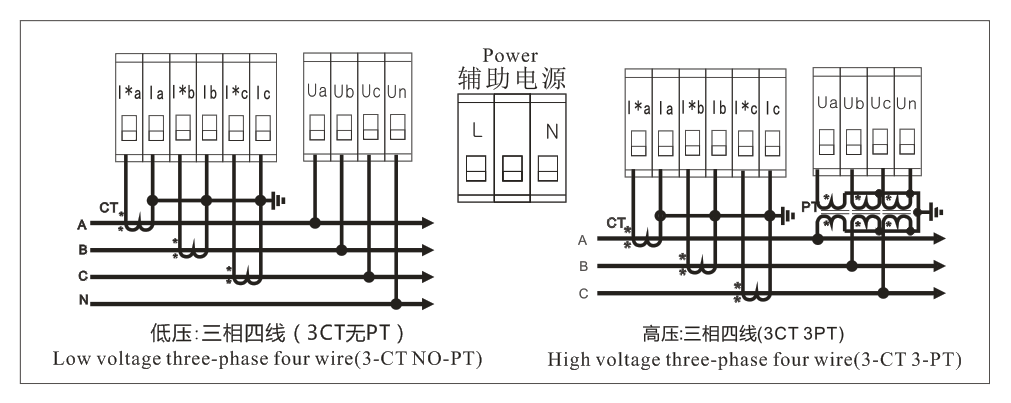

信号接线图：
