产品名称：HL-96-5 三相谐波多功能电力仪表
产品类别 多功能数字表 > HL-XX-5产品型号 HL-96-5 三相谐波多功能电力仪表
扩展功能：RS485通讯Modbus-RTU协议、开关量输入、开关量输出、模拟量输出
技术参数
测量精度：
电压0.5级、电流0.5级、有功功率0.5级、无功功率0.5级、
功率因数0.5级、频率±0.02Hz、有功电能0.5S级或0.2S级、
无功电能1级或2级。
输入信号：
额定电压: AC 57.7V、AC 100V、AC 220V、AC 380V；
额定电流: AC 5A、AC 1A；
电流过载: 1.2倍(持续),10倍/5秒；
电压过载: 1.2倍(持续),2倍/1秒；
内阻:电压＞300KΩ,电流:＜20mΩ；
频率:45-65Hz或直流。
辅助电源：AC/DC 80V-270V。
显示方式：高亮度LCD显示。
扩展功能：
通讯功能：1路RS485通讯，Modbus-RTU协议,波特率分别是1200、2400、4800、9600bps可设置；
开关量输入：支持4路干结点输入；
开关量输出：3路报警继电器输出（触点:AC250V/5A,DC30V/5A)；
模拟量输出：支持1路模拟变送量输出4-20mA或0-5V；
电能脉冲输出：支持2路电能脉冲输出，常数800imp/kwh(kvarh)。
工作环境：
工作温度:-10℃~+55℃；
存储温度:-25℃~+70℃；
相对湿度:≤93%，无腐蚀性气体场所。
安全性能：
绝缘电阻：＞100MΩ；
交流耐压：＞AC 2000V。
电磁兼容：
静电放电: 4级
浪涌冲击: 4级
射频电磁场: 3级
电快速瞬变脉冲群: 3级
测量精度：
电压0.5级、电流0.5级、有功功率0.5级、无功功率0.5级、
功率因数0.5级、频率±0.02Hz、有功电能0.5S级或0.2S级、
无功电能1级或2级。
输入信号：
额定电压: AC 57.7V、AC 100V、AC 220V、AC 380V；
额定电流: AC 5A、AC 1A；
电流过载: 1.2倍(持续),10倍/5秒；
电压过载: 1.2倍(持续),2倍/1秒；
内阻:电压＞300KΩ,电流:＜20mΩ；
频率:45-65Hz或直流。
辅助电源：AC/DC 80V-270V。
显示方式：高亮度LCD显示。
扩展功能：
通讯功能：1路RS485通讯，Modbus-RTU协议,波特率分别是1200、2400、4800、9600bps可设置；
开关量输入：支持4路干结点输入；
开关量输出：3路报警继电器输出（触点:AC250V/5A,DC30V/5A)；
模拟量输出：支持1路模拟变送量输出4-20mA或0-5V；
电能脉冲输出：支持2路电能脉冲输出，常数800imp/kwh(kvarh)。
工作环境：
工作温度:-10℃~+55℃；
存储温度:-25℃~+70℃；
相对湿度:≤93%，无腐蚀性气体场所。
安全性能：
绝缘电阻：＞100MΩ；
交流耐压：＞AC 2000V。
电磁兼容：
静电放电: 4级
浪涌冲击: 4级
射频电磁场: 3级
电快速瞬变脉冲群: 3级

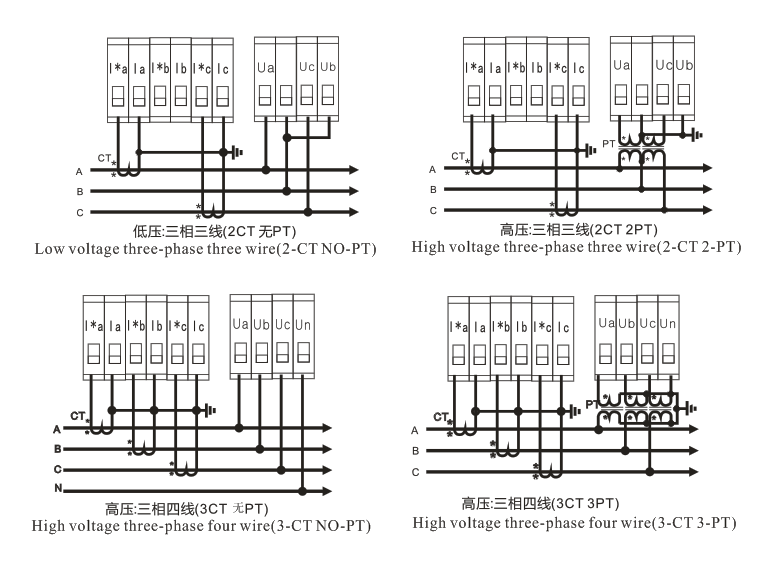

信号接线图：
